桁架機器人的技術亮點
中寰創新性地設計出了一種具備卓越剛性與精度的桁架機器人架構，其核心在于全面覆蓋的滾柱滑塊與軌道運動副系統。該機器人采用了強化設計的橫梁結構，專為重載應用而優化。其主體結構，依據具體應用場景及承載需求，靈活采用整體鑄造、精密焊接或定制拉伸特種金屬材料的策略來構建柱體，確保結構穩固且適應性強。為了應對大載荷下的形變挑戰，該機器人還集成了熱補償或間隙補償機制于承載鋼結構中，從而實現了在高負載條件下依然保持高速運行與極高定位精度的能力，打造出了一款重載型桁架機器人，引領行業技術新高度。
亮點1：質量可靠、穩定，交付率100%!
-
技術背景
應用需求來源于逆向工程對重載測控平臺對高精度的執行以及整體結構形變的熱效應控制，以及整機剛性的保證。特別是在多軸運動執行結果后，末端執行機構的重復定位精度以及絕對定位精度的保證。
-
技術難點
材料的選擇、制作工藝的選擇、剛性的保證以及精密加工與裝配精度的可靠測控與補償。
-
技術的特點
制安過程數據可控、運行執行結果數據閉環測控、系統性能穩定，25年設計使用壽命。 公司成立8年來160個項目100%交付!
亮點2：激光跟蹤儀裝配過程測控
亮點3：本體整體鑄造剛性高

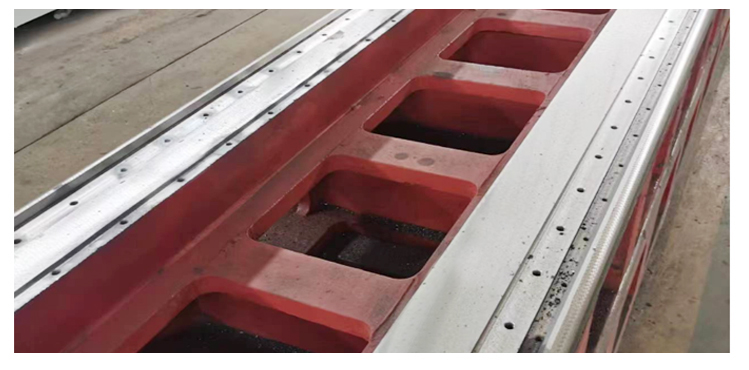

鑄件結構
定拉特種結構材料

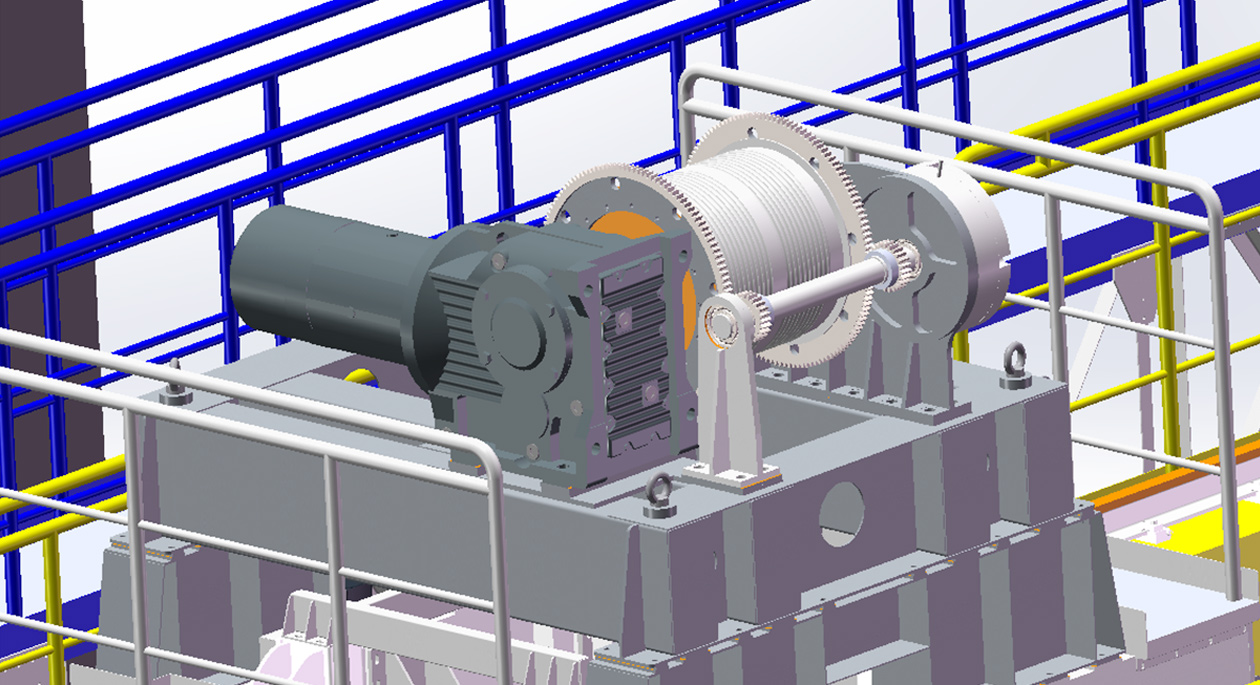

亮點4：自研的高可靠高響應重載型防墜落保護機構
重載型防墜落保護機構
亮點5：更緊湊的重載型結構
多級伸縮Z軸
項目名稱
|
子項
|
配置參數
|
備注
|
X軸
|
******長度
|
300m
|
兼容熱膨脹系數
|
直線度
|
-0.05mm/m
|
|
水平度
|
-0.05mm/m
|
|
平行度
|
-0.05mm/m
|
|
******立柱跨度
|
22m
|
支持定制
|
******載荷
|
60t
|
單側承載載荷
|
Y軸
|
******長度
|
33m
|
兼容熱膨脹系數
|
直線度
|
-0.05mm/m
|
|
水平度
|
-0.05mm/m
|
|
平行度
|
-0.05mm/m
|
|
******跨度
|
30m
|
支持定制
|
******載荷
|
40t
|
集中載荷
|
Z軸
|
******有效行程
|
8m
|
|
******垂直度
|
0.1°
|
|
******伸縮范圍
|
3節伸縮
|
支持單節剛性軸
|
重復定位精度
|
-0.05mm
|
|
設計速度
|
X軸******速度
|
3m/s
|
|
Y軸******速度
|
2m/s
|
|
Z軸******速度
|
0.5m/s
|
可定制
|
定位精度
|
重復定位精度
|
-0.05mm
|
|
系統載荷
|
******載荷
|
15000kg
|
不含夾具
|
擴展軸
|
支持多軸擴展
|
控制系統
|
基于AI深度學習決策系統、2D/3D視覺以及激光雷達檢測系統和伺服運動控制系統
|
重載倉儲物流及自動裝卸車一體化總體方案由地堆平庫、空中物流機器人、物流調度及管理系統組成。
高剛性的桁架機械人結構，基于三面滾輪式滑塊-導軌副的高剛性的運動副，采用重載形式的橫梁結構，本體整體式鑄造的方式，承載的鋼結構采用熱補償機構，制造出了大承載能力、高速及高精度的桁架機器人
秉承“創新是江蘇集萃發展的靈魂”這一理念，先后在創新產品設計、核心部件研制、AI控制算法等方面突破多項關鍵技術，研制出重載桁架機器人及基于重載桁架機器人物流自動一體化產品，申請各項專利超40余項，承接20余項國家省市大型公司項目。
